Unreal Engine 4 (UE4) Advent Calendar 2015 22日目の記事です。

昨日はEpic Games Japan シモダジュンヤさんの「裏ゾーンUE4（Unreal Engine 4の普段語られない裏ワザ）」でした。さすが中の人だけあって、非常に濃いネタでした。さっそく今日から使います！

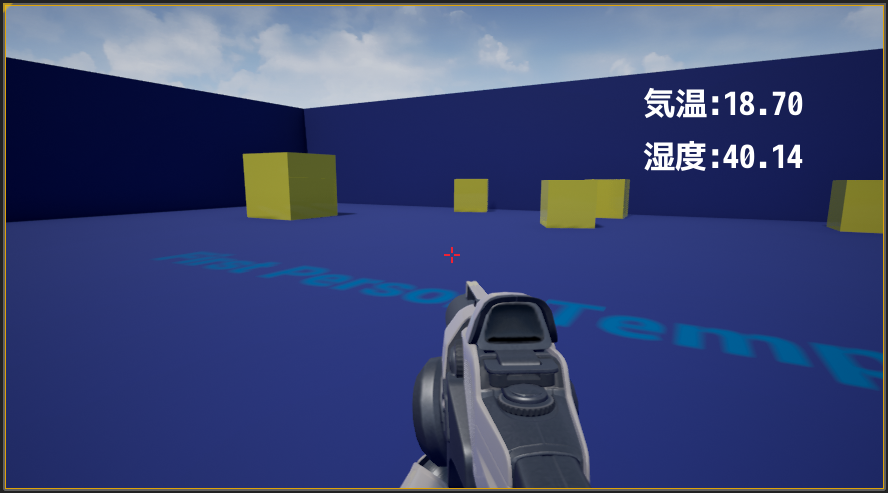

今日はUnreal Engine 4(以下UE4)と、そのプラグインであるUE4Duinoを使い、Arduinoに接続した温湿度センサーから温度と湿度を取得してゲーム画面に表示するまでの手順を簡単に説明します。UE4とArduino間のデータのやりとりはシリアル通信を使います。

書き始めたら非常に長くなってしまったので、今日はUE4.10.1環境にUE4Duinoプラグインをインストールするところまで説明します。

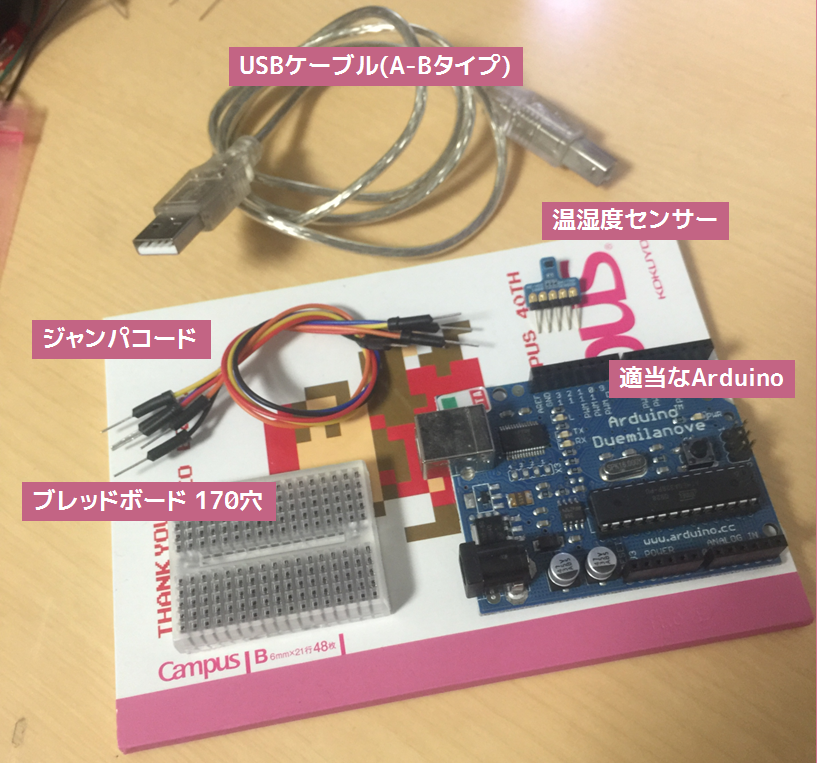

必要なもの

• UE4が動くWindows PC
  • Unreal Engine 4 無料
  • Visual Studio 2015 Community Editon 無料
  • Arduino IDE 1.7.8 無料
• Arduino x 1台
  Arduino UNO 2,940円
  他のArduinoでもいいけど最初は純正のUNOがお勧め。
• USB2.0ケーブル(A-Bタイプ) x 1本。家にあるものを使ってもいい。
  USBケーブル Aオス-Bオス 1m 60円(税込)
  USBケーブル Aオス-Bオス 1.5m 130円(税込)
• ブレッドボード x 1個
  ミニブレッドボード BB-601(スケルトン) 170円
• ジャンパコード(ジャンパワイヤとも言う)(オス-オス) x 5本
  ブレッドボード・ジャンパーコード(オス-オス)セット 220円(税込)
  ブレッドボード・ジャンパーコード(オス-オス)(10cm)20本セット 180円(税込)
• 温湿度センサー
  HDC1000使用 温湿度センサーモジュール 680円(税込)

この記事を書いてる環境(2015年12月22日現在)

• Windows 10 Pro 64bit
• Unreal Engine 4.10.1
• Visual Studio 2015 Community Edition
• Arduino IDE v1.7.8
• UE4Duino UE4.9 & Windows 10対応版(2015年10月30日版)
• Arduino Duemilanove (2009年頃に買ったArduino。そろそろUNO買いたい。)

事前準備

• UE4をインストールする
• Visual Studio 2015 Community Editionをインストールする
• Arduino IDE v1.7.8をインストールする
• UE4Duinoをダウンロードする
  UE4.9が対象となってますが、UE4.10でも動きます。
  • Windows 7,8の人向け https://drive.google.com/file/d/0B7hqDvPVJ_50X2ZYUlZnVkhnZGs/view
  • Windows 10の人向け https://drive.google.com/file/d/0B5YmlRw-1rCrM0dfRXRzVG13dDg/view

UE4Duinoのプラグインを生成する

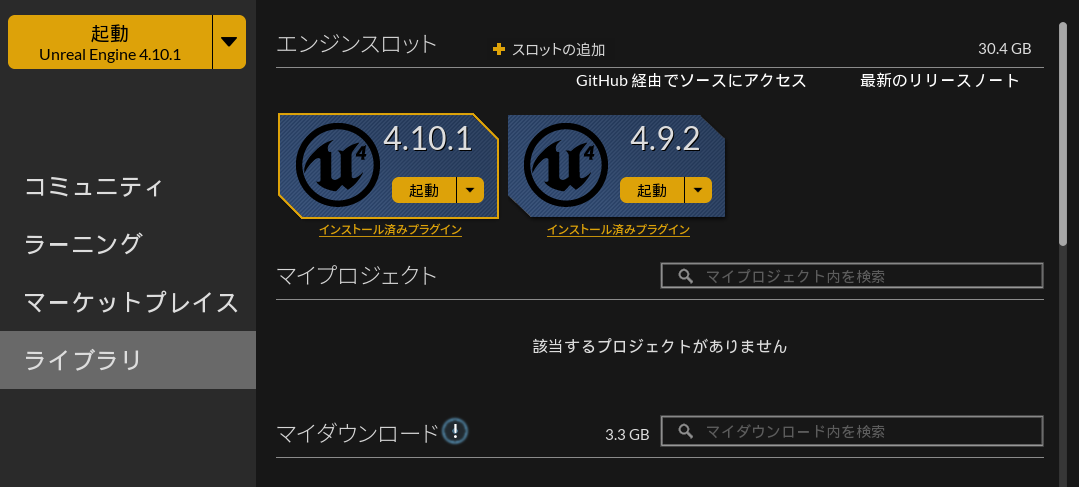

新規プロジェクトを作成するためにUE4.10.1を起動します。
ここで作成するプロジェクトはUE4.9用のプラグインをUE4.10で使えるようにするために使う一時的なプロジェクトです。

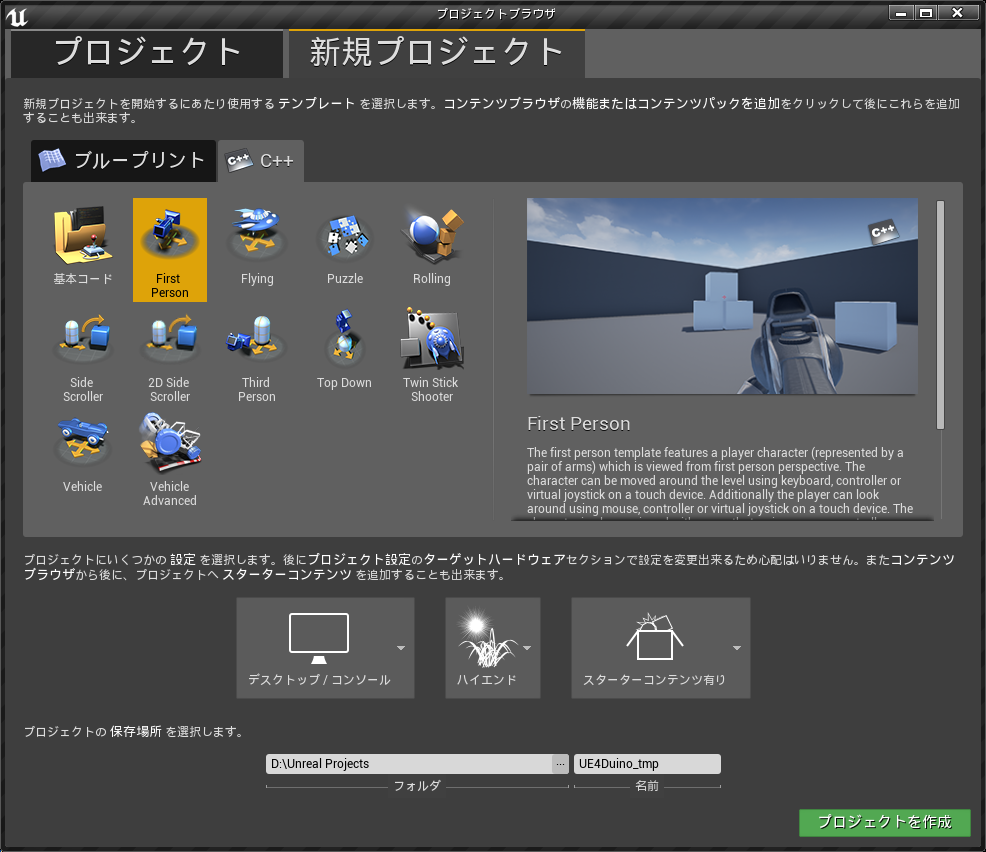

新規プロジェクトタブを開いて、C++タブを選択します。ブループリントではなくC++なので注意してください。
First Personを選択し、プロジェクトの保存場所を指定します。
ここでは D:\Unreal Projects\UE4Duino_tmpという名前でプロジェクトを作成しました。

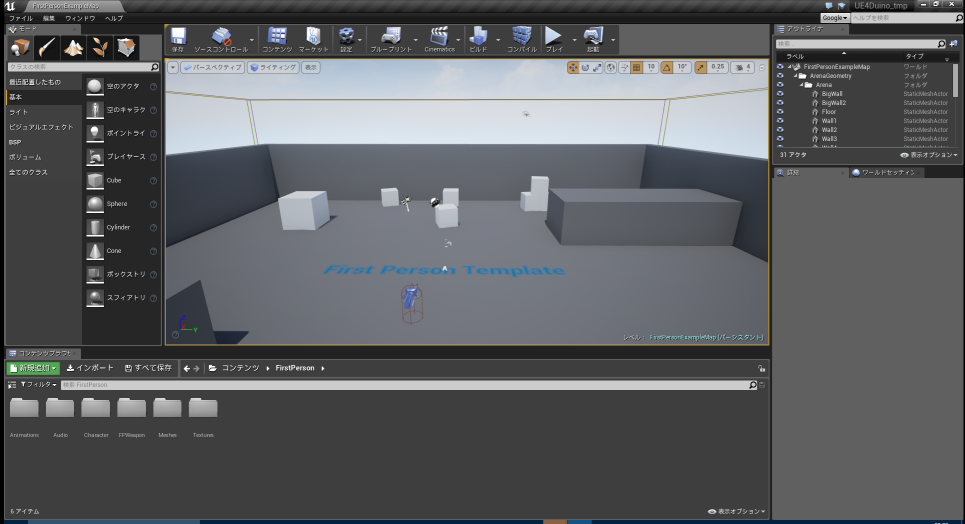

エディタの画面が表示されます。

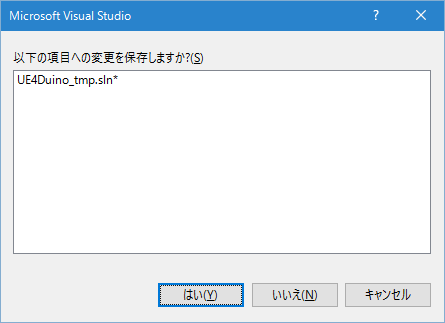

エディタが起動したら、いったん終了させます。同時に起動してくるVisual Studioも一緒に終了させてしまいます。保存をうながすダイアログが出てきたら保存してください。

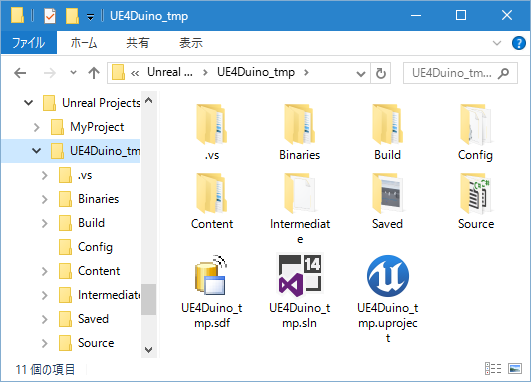

上で作成したプロジェクト(UE4Duino_tmp)の保存場所を開きます。
ここではDドライブのUnreal ProjectのUE4Duino_tmpとして説明します。

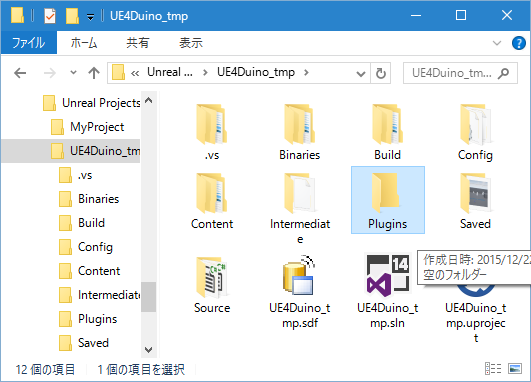

このフォルダに Plugins という名前でフォルダを作成します。

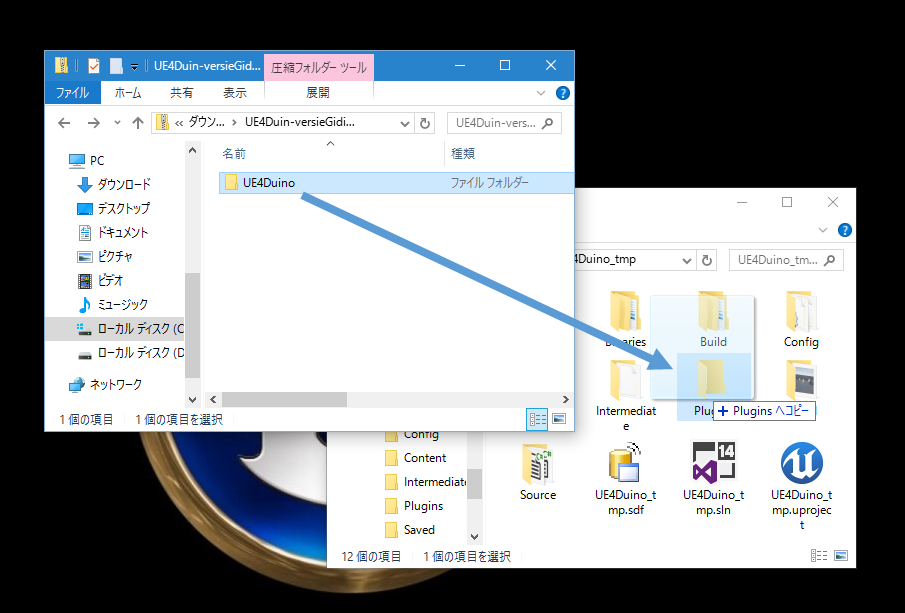

先ほどダウンロードしたUE4Duinoのプラグインを解凍して、今作ったPluginsフォルダにコピーします。

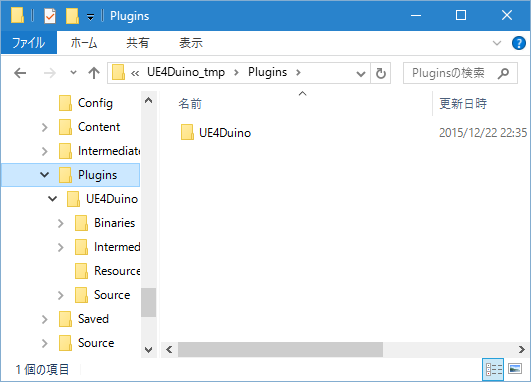

コピー後は以下のようなフォルダ構成になります。

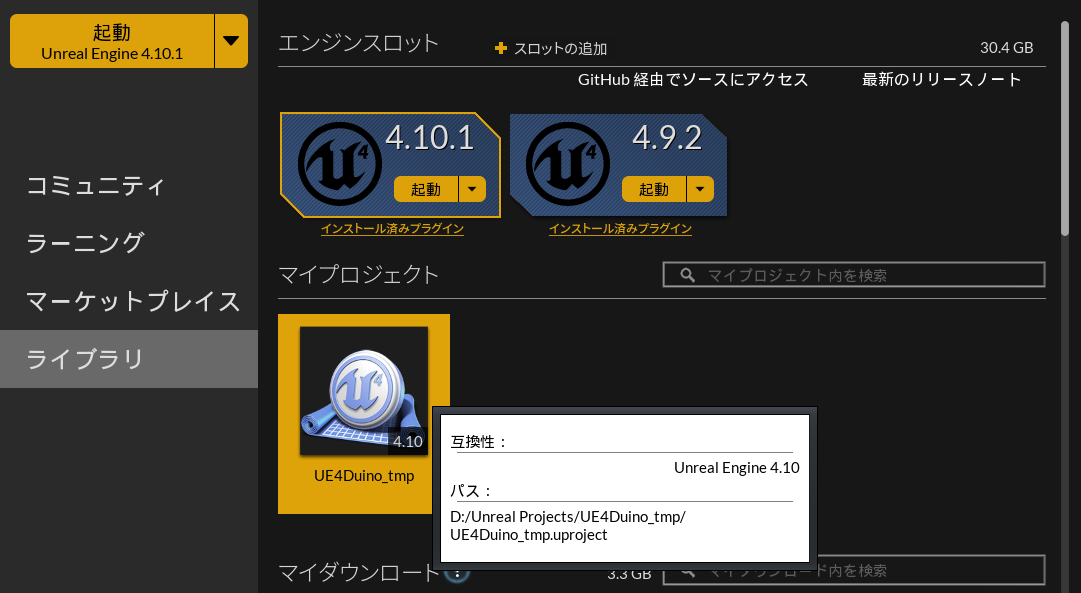

ここでもう一度UE4Duino_tmpプロジェクトを開きます。

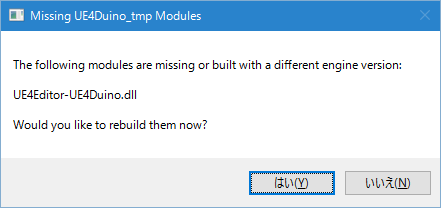

途中で以下のようなダイアログボックスが出てくるので[はい(Y)]をクリックします。

しばらく待つとエディタの画面が表示されます。

プラグインのインストールがうまくいったかどうか確認してみましょう。

メニューの[編集]から[Plugins]を開きます。

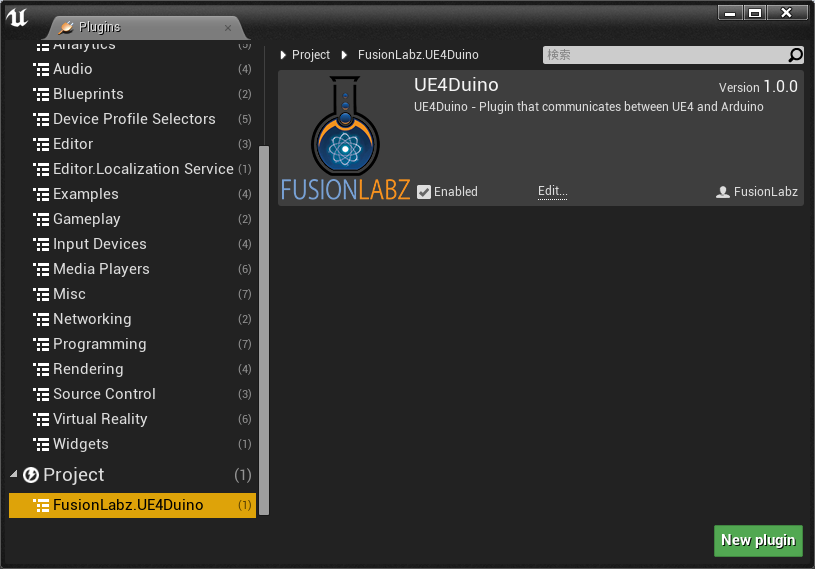

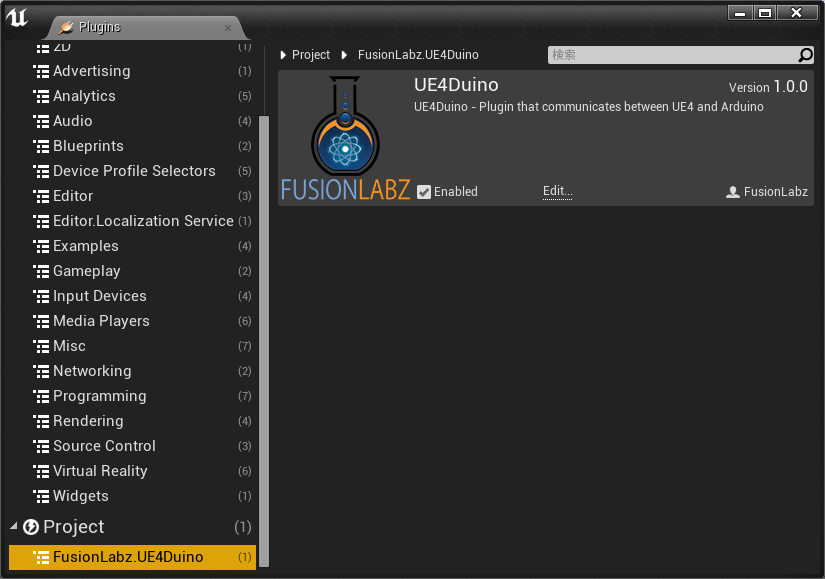

以下のように FusionLabz. UE4Duinoが表示されていればOKです。

ふたたびエディタを終了します。

次に新規プロジェクトを作成します。

今度はC++ではなくブループリントで作ります。もちろんC++で作りたい人はC++でもOKです。

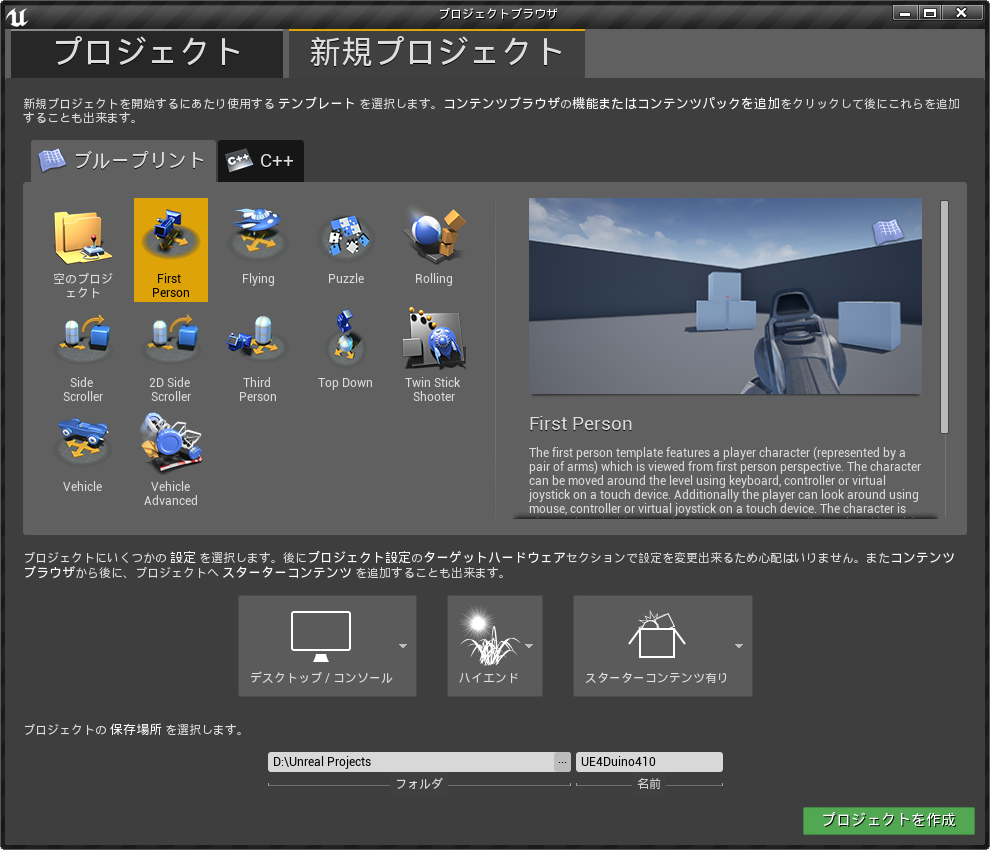

ここではD:\Unreal Projects\UE4Duino410という名前でFirst Personなプロジェクトを作成します。

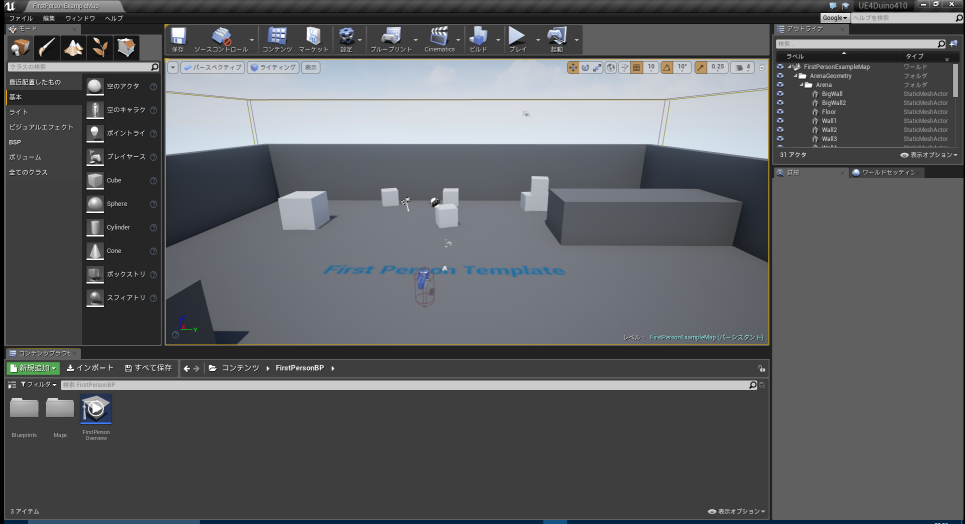

エディタの画面が開いたら、また終了します。
(開いたり閉じたりで面倒ですが、もう少しの辛抱です。)

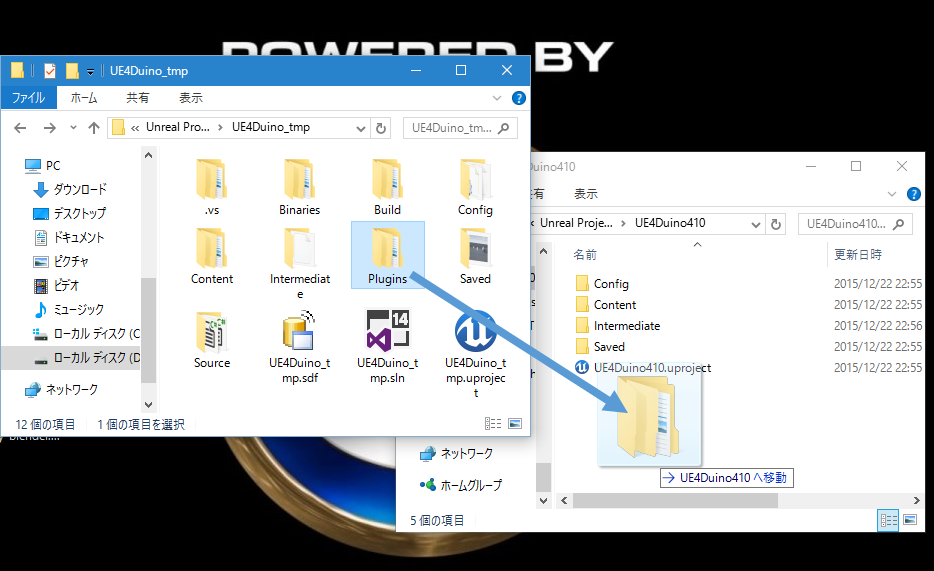

次にUE4Duino_tmpでリビルドしたUE4Duinoプラグインを、新たに作ったUE4Duino410フォルダにコピーします。

Pluginsフォルダごとコピーします。

これでUE4Duino410プロジェクトでUE4Duinoが使えるようになりました。

さっそく起動して確認してみましょう。

UE4Duino410プロジェクトを開いたら、メニューから[編集]→[Plugins]を開きます。

以下のようになっていればUE4Duinoのインストールは成功です。

おつかれさまでした。

次はArduinoの設定です。

Unreal Engine 4とArduinoで遊ぼう(Arduino編)
